电捕焦油器是一种利用高压静电场净化工业气体的分离设备，主要用于脱除气体中的焦油雾滴、粉尘及有害成分，广泛应用于焦化、炭素、煤化工、石油等行业。其工作原理是：在高压电场作用下，气体分子被电离，焦油雾滴荷电后，在电场力驱动下向收尘极迁移并沉积于极板表面，从而实现气液分离与气体净化。

从整体结构上看，电捕焦油器主要由壳体、高压电场系统、收尘极系统、电晕极系统、绝缘与支撑系统、气体进出口装置、排焦油装置以及安全保护部件等组成。

1.壳体

壳体多采用筒形或箱形结构，内部构成密闭的气流通道。通常上部设气体出口，下部或侧下部设气体入口，引导含焦油气体以规定的流向进入电场区。壳体须具备良好的密封性，并满足一定的耐压、耐腐蚀要求，以适应长期连续运行的工况。

2.高压电场系统

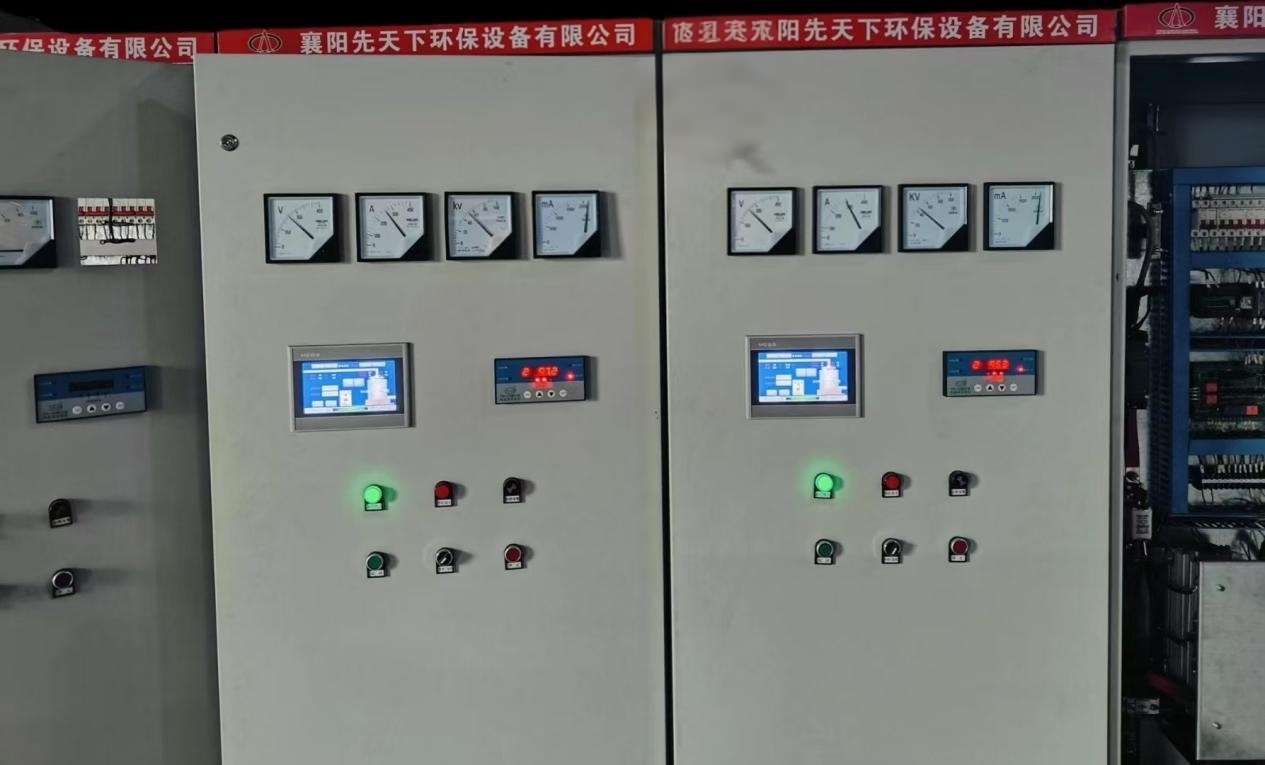

高压电场系统是整台设备的核心，由高压电源、高压引入装置、电晕极与收尘极共同构成。高压电源输出直流高压，在电晕极附近形成强电场。含焦油气体通过电场区时，气体分子发生电离，生成的离子附着于焦油雾滴表面使其荷电；荷电雾滴在电场力作用下向收尘极定向迁移，最终沉积在极板表面。

3.收尘极系统

收尘极常见形式有管式、板式和蜂窝式三种。管式收尘极由多根金属管并列组成，气体自管内或管间通过；蜂窝式收尘极由若干通道拼接而成，单位体积内有效收集面积更大、空间利用率更高。无论采用何种形式，极板表面均应尽量平整、连续，以利于焦油液膜的形成与顺畅下流。

4.电晕极系统

电晕极多采用金属丝、芒刺线或专用电晕线，布置于各收尘极的中心或对应位置，其作用是产生稳定的电晕放电，使气体持续电离。电晕极与收尘极之间须保持合理的极距：极距过小易引发异常放电，过大则电场强度不足，均会降低捕集效率。

5.绝缘与支撑系统

绝缘与支撑系统用于固定电晕极、隔离高压部分与壳体、防止高压漏电，主要包括绝缘子、绝缘套管、支撑架及高压引入绝缘结构等。由于设备内部常伴有焦油、水汽及腐蚀性气体，绝缘部件须具备良好的绝缘性能、耐温性能和防污闪能力，必要时还应配置电加热或蒸汽保温措施，以防绝缘子表面结露引起爬电。

6.气体进出口与气流分布

气体进出口的布置直接影响电场内的气流分布。通过设置气流分布板、导流板或均流装置，可有效抑制局部涡流和短路气流，使气体均匀通过电场，充分发挥电场的捕集能力。反之，若气流分布不均，部分区域电场利用率下降，整体净化效果将明显受损。

7.排焦油装置

排焦油装置一般设于设备底部或收尘极下方。沉积在收尘极上的焦油，在重力、冲洗或加热等作用下形成液膜，沿极面下流，汇入下部集油区后排出。排焦油通道必须保持畅通，并定期冲洗、及时排油，以防止焦油堆积造成二次污染或影响电场正常运行。

8.安全保护与辅助部件

除上述主体部件外，电捕焦油器通常还配有接地装置、检修人孔、测温测压接口、防爆泄压装置及冲洗系统等。这些部件虽不直接参与电场捕集，但对设备的安全运行、日常巡检和检修维护不可或缺。

综上所述，电捕焦油器的结构设计始终围绕“高压电离—荷电捕集—液膜排出—安全绝缘”这条主线展开：壳体提供密闭空间，高压系统建立电场，电晕极实现气体电离，收尘极完成焦油收集，绝缘系统保障高压安全，排油系统确保焦油及时排出。唯有各部件协调匹配、配合良好，电捕焦油器才能长期保持较高的净化效率与稳定的运行状态。
