电捕焦油器是焦化、炭素、煤化工等行业废气治理的核心设备，主要用于捕集烟气中的焦油雾滴和颗粒物。根据结构形式的不同，电捕焦油器可分为卧式和立式两种，二者在净化效果、运行稳定性及维护成本等方面存在显著差异。

一、净化效率的区别

从净化效果来看，立式电捕焦油器与卧式有明显区别。立式电捕焦油器采用垂直气流设计，配合六边形蜂窝状阳极模块，烟气在电场中分布均匀，焦油雾滴荷电后能高效向阳极板迁移并沉积，净化效率可达99%以上，出口焦油浓度可稳定控制在5mg/m³以下，轻松实现超低排放标准。

而传统卧式电捕焦油器由于气流横向运动、极板易变形等原因，净化效率相对较低，出口焦油浓度一般只能做到30mg/m³左右，难以单独达到超低排放要求。在实际工程中，卧式设备往往需要在后端增加湿式电除尘器（WESP）等深度净化单元，才能满足环保要求。

二、结构稳定性对净化效果的影响

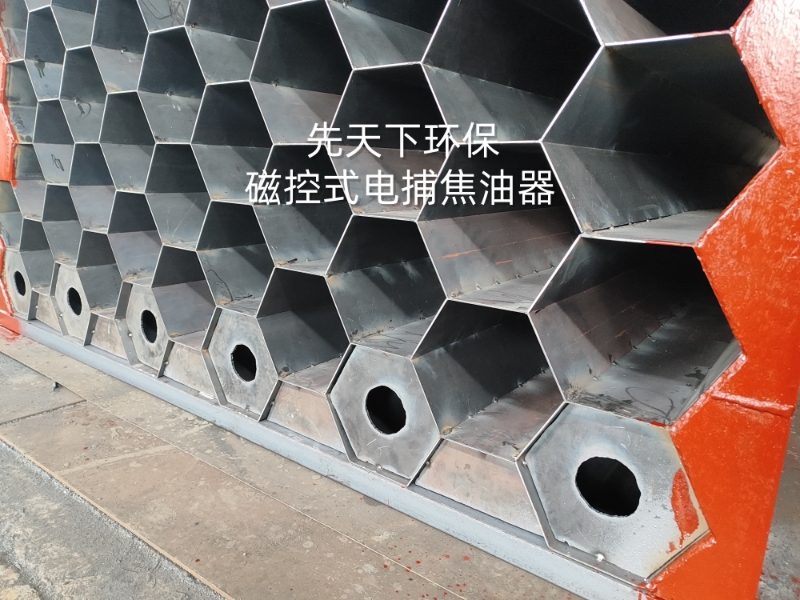

立式电捕焦油器的蜂窝模块由多个正六边形单元组成，结构相互支撑，受热胀冷缩影响极小，阴极丝垂直悬挂于蜂窝中心，阴阳极间距长期保持稳定，可长期在高电压下稳定运行，确保净化效率不衰减。

卧式电捕焦油器的极板仅靠两端型钢支撑，烟气温度波动和频繁清洗会导致极板受热变形，形成扭曲，阴阳极间距变窄甚至短路，造成“有电压无电流”的虚运行状态。据行业调查，超过80%的卧式电捕焦油器处于不运行或亚运行状态，净化效果大打折扣。

三、安全性与运维成本

卧式电捕焦油器存在较高的安全风险。焦油与粉尘混合后易在极板上形成粘稠物，电极丝尖端优先放电，容易引发火灾等事故。此外，卧式设备的瓷瓶清理完全依赖人工，约15天需清洗一次，运维成本高、安全隐患大。

立式电捕焦油器采用粉尘与焦油分开治理的工艺路线，配备防爆消防设计和反吹风自动清灰结构，瓷瓶可实现一年免清理，大幅降低了人工维护频率和安全风险。

四、适用场景的区别

尽管立式电捕焦油器在净化效果上占据优势，但卧式设备并非毫无价值。卧式电捕焦油器具有处理风量大、设备高度低的特点，单台处理风量可达35万m³/h，非常适合厂房层高受限、多条生产线集中废气收集的改造项目。对于这类场景，可通过“预处理+卧式电捕+后端深度净化”的组合工艺来弥补净化效率的不足。

总体而言，立式电捕焦油器在净化效率、运行稳定性和安全性方面，是实现超低排放的首选方案；而卧式电捕焦油器则在大风量、低层高场地受限的场景中具有独特优势。企业在选型时，应结合自身工况条件、排放标准和场地限制，选择最合适的设备类型或组合工艺方案。
