磁控式电捕焦油器该装置主要由控制柜、高压直流发生器与捕焦本体组成。该系统专为化工、冶金、焦化及炭素等行业设计，旨在高效捕集煤气或烟气中的焦油雾。其紧凑的设计与高度集成的功能，充分体现了现代工业环保设备向智能化、模块化与低能耗方向发展的趋势。

一、 装置组件详解

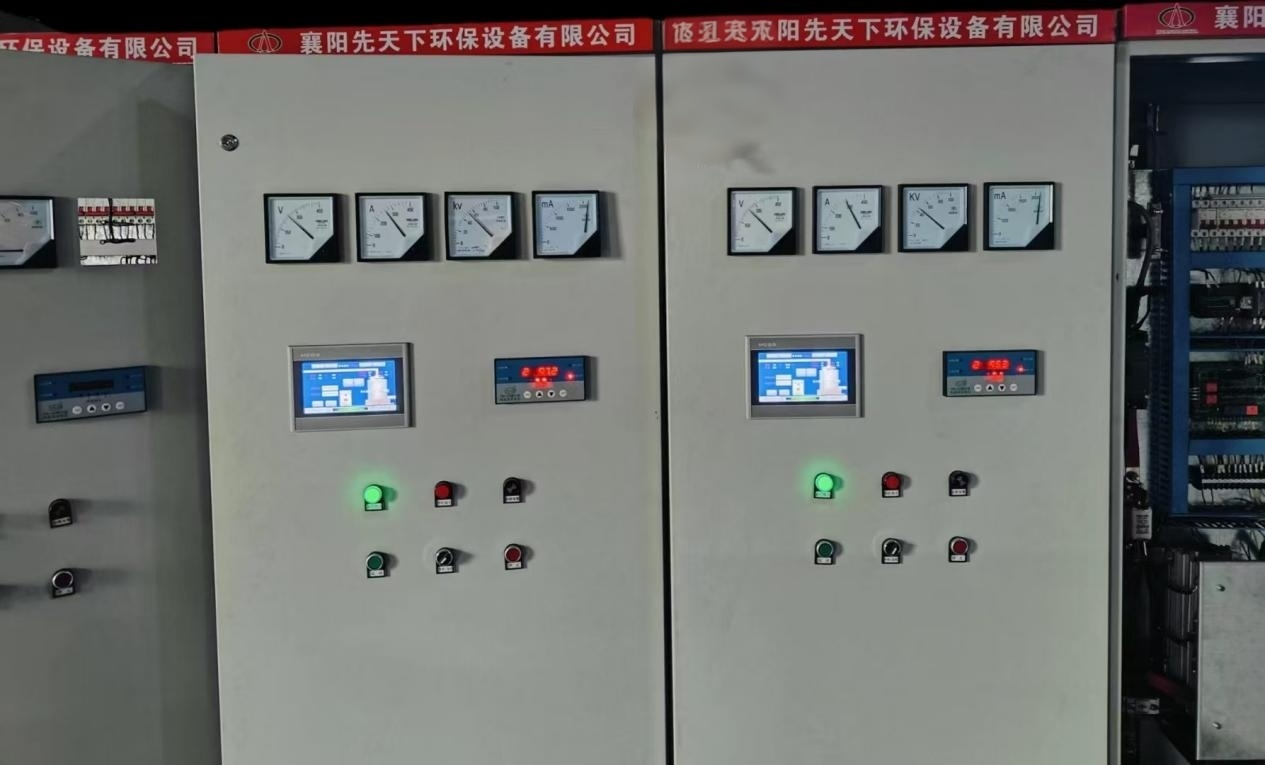

1.控制柜：

控制柜摒弃了传统恒流源的大功率LC振荡器方案，内置自主研发的变磁通智能控制电路。面板上集成了数字化控制屏与状态指示灯，可实时直观地显示电压、电流等关键参数。系统采用单片机与可控硅技术，支持微控无触点平滑调压，彻底告别传统设备“跳跃式”供电的粗放模式。同时，控制柜具备短路、过流、超温及氧含量超限等多重保护机制，一旦检测到异常，可在毫秒级切断电源并发出声光报警，保障设备与电网安全。

2.高压直流发生器：

高压发生器内部集成了先进的变磁通调制技术，能将工频交流电转换为稳定可调的高压直流电（通常达数万伏级），相比传统电源，它不仅提升了电能转换效率，更增强了设备对复杂工况的适应能力，确保在不同负荷下均能维持高效性能。

3.捕焦本体：

捕焦本体外部涂有防腐涂层，顶部配置气体出口、自动清洗装置与检修平台，侧面设有爬梯与安全护栏，充分考虑了高空作业的安全与便捷。其内部通常采用蜂窝状或管式沉淀极结构，含焦油烟气由底部进入，经气体分布器均匀布气后向上流经高压静电场区。在电场力作用下，焦油雾滴及粉尘迅速荷电并吸附于极板内壁，聚集成液滴后沿板壁向下流动排出；洁净气体则由顶部顺畅排出。这种结构设计兼顾了大风量处理与高捕集效率，且自清洁效应显著，使维护周期延长2~3倍。

二、 协同工作与工程优势

整套系统通过“指捕集”的闭令—供电—环协同工作：控制柜精准调控，高压发生器提供稳定且自适应的电场，捕焦本体完成物理净化。这有效降低了后续工艺负担，使焦油捕集率稳定保持在98%以上。

从工程应用角度看，该系统具备四大显著优势：

模块化与轻量化： 结构简化使得设备体积更小、占地面积更省，运输便捷且现场组装灵活；

极致节能降耗： 变磁通技术的应用使综合能耗下降30%—50%以上，长期运行成本优势极为突出；

智能运维省心： 支持数据记录、远程监控与DCS系统集成，人工干预少，维护成本降低；

强工况适应性： 可根据温度、湿度、含氧量及焦油特性灵活调整参数，在复杂多变的工况下依然保持高效稳定运行。

随着“双碳”目标的推进与环保标准的日益趋严，此类高效、低耗、智能化的磁控式捕焦设备，正为工业企业的绿色转型与降本增效提供一条技术先进、经济可行的升级路径。
